D643W三偏心硬密封氣動蝶閥

D643H硬密封法蘭蝶閥介紹：

蝶閥體積小、重量輕、口徑越大相對其他閥更經濟實惠。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體的****的阻力，因此通過該閥門所產生的壓力降很小，當開啟在大約15度至70度之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。

蝶板流線性設計，蝶板密封面有多種壓力等級可供選擇，****延長使用壽命閥座密封凸面特殊設計，避免長時間不操作而造成卡死現象，閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座。

利用三個偏心的結構，使閥門啟閉時閥板與閥座間幾乎沒有摩擦，杜絕了普通閥門打開時所出現的跳躍現象，從0度開始即進入可調區域，直至90度全開，其正常可調比是普通蝶閥的2倍以上，可調比****可達100：1，這為偏心蝶閥作為調空閥使用創造了良好的條件。

金屬密封可適用于帶稍許顆粒、漿液的介質中密封時幾乎無摩擦，保證扭矩更小，密封性更好，法蘭對夾孔連接適用多種標準.

D643W-16P、D643W-16R不銹鋼氣動帶蝸輪三偏心硬密封法蘭蝶閥特點：

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

1、開啟力矩小，靈活方便，省力節能。

2、三維編心結構，使蝶板越關越緊，其密封***，達到無泄漏。

3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

D643W-16P、D643W-16R不銹鋼氣動帶蝸輪三偏心硬密封法蘭蝶閥采用標準：

1、設計標準 :GB/T12238-1989；JB/T8527-1997

2、法蘭連接尺寸:

3、GB/T9113.1-2000；GB/T9113.2-2000

4、GB/T9115.1-2000；GB/T9115.2-2000

5、結構長度:GB/T12221-1989

6、壓力試驗:GB/T13927-1992；JB/T9092-1999

氣動法蘭三偏心硬密封蝶閥D943H-10/16/25/40嚴格按照國家GB/T13927-92閥門壓力試驗標準試壓生產。閥體采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作；均有雙向密封功能，具有良好的耐腐蝕性，使用壽命長。廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

氣動法蘭三偏心硬密封蝶閥D943H-10/16/25/40性能特點：

1，密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

2，閥體采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

3，大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

4，碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

5，本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可多工位在任何方向安裝。

氣動法蘭三偏心硬密封蝶閥D943H-10/16/25/40技術參數：

公稱通經DN（mm） 50～2000

公稱藥理PN（MPa） 0.6 1.0 1.6 2.5

密封試驗（MPa） 0.66 1.1 1.76 2.75

強度試驗（MPa） 0.9 1.5 2.4 3.75

適用溫度 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃

適用介質 水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率 符合GB/T13927-92標準

驅動方式 蝸輪傳動、電動、氣動、液動

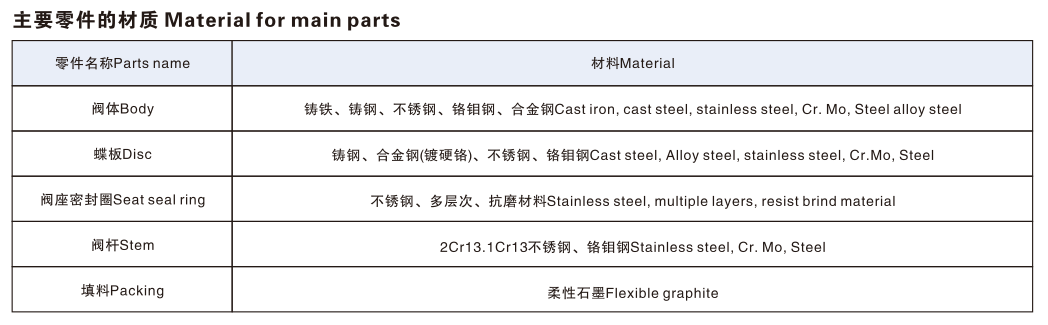

零件材料：

零件名稱 材料

閥體 WCB、合金鋼、不銹鋼、QT450-10

蝶板 WCB、合金鋼、不銹鋼、QT450-10

閥軸 2Cr13不銹鋼、合金鋼

密封圈 不銹鋼圈

填料 柔性石墨

氣動法蘭三偏心硬密封蝶閥D943H-10/16/25/40執行標準

制造標準 JB/T 8527-97

法蘭標準 GB9113-2000

結構長度標準 GB12221-89

檢驗標準 GB/T 13927-92
