HC42T靜音止回閥

所屬類別：水利閥門系列

產品名稱：HC42T靜音止回閥

產品標簽：逆止閥,單向閥,逆流閥,背壓閥

更新時間：2021/1/19 14:58:53

一、HC42T靜音止回閥概述：

HC42T靜音止回閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。

二、HC42T靜音止回閥結構圖片：

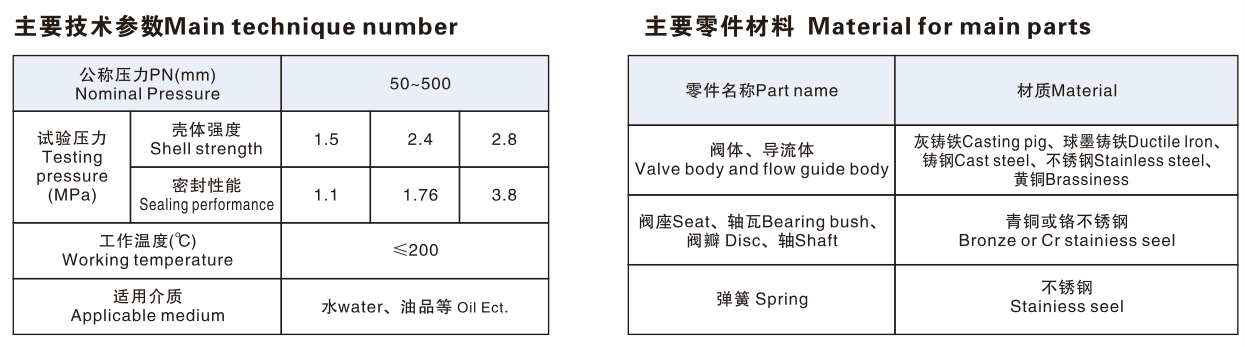

三、HC42T靜音止回閥主要技術參數：

公稱壓力	1.0	1.6	2.5
****工作壓力	1.0	1.6	2.5
密封試驗壓力	1.1	1.76	2.75
殼體試驗壓力	1.5	2.4	3.75
適用介質	水
介質溫度	X＜80℃， T≤150℃， H≤200℃

四、HC42T靜音止回閥主要零件材料：

零件名稱	材料
閥體、導流體	鑄鐵、鑄鋼
閥座、軸瓦、閥瓣、軸	青銅或不銹鋼
彈簧	不銹鋼

注:法蘭連接尺寸：鐵制閥門按GB4216.4（5）-84標準，鋼制閥門按GB/T9113.1-2000（RF）標準。

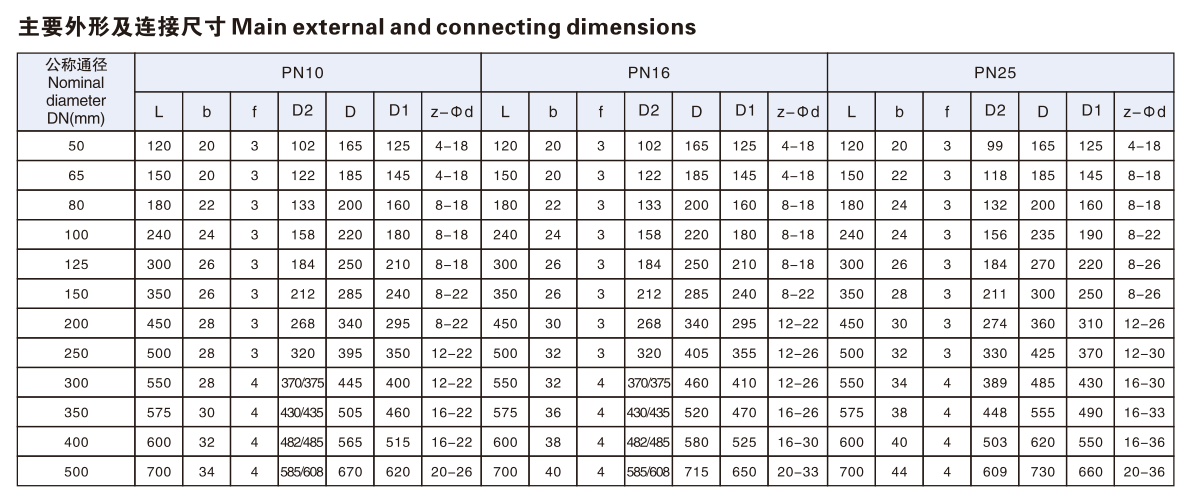

五、HC42T靜音止回閥主要外形尺寸：

公稱通徑	L
50	120
65	150
80	180
100	240
125	300
150	350
200	450
250	500
300	550
350	572
400	600
450	650
500	700

靜音止回閥：結構特點及用途Structrues charcteristics and usahe

該產品是本公司研制的新產品。本閥內部流道采用流線型設計并設有導流體。主要用于水泵出口或其它防止液體倒流的地方,可有效地防止液體倒流時產生的水錘沖擊水泵倒轉和保衛管路的安全和嗓音,具有靜音關閉的特點,從而延長了使用壽命,是止回閥的更新?lián)Q代產品。
