JIM744X,JM644X膜片液壓式排泥閥

JM744X、JM644X隔膜式液壓、氣動快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截斷類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞，無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。

排泥閥：

JM744X、JM644X膜片式液壓、氣動快開排泥閥

用途Purpose

安裝在各類沉淀池的底部壁外，用以排除池底沙及污物。

工作原理及性能Working principle and performance

本產品由液壓缸和角式截止閥組合而成，液壓缸內動力帶動閥瓣升降，使閥體通道開或閉，以達到流體通斷。

液壓缸的活塞密封件為型皮碗，其密封性能好，經久耐用。閥瓣與閥座為軟密封，密封性能好，無泄漏。采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。

JM744X、JM644 X MEMBRANE HYDRAULIC， PNEUMATIC QUICK-OPENED MUD VALVE

產品特點與用途Product characteristics and usahe

該閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。主要用途是安裝在各類沉淀池的底部壁外，用以排除池底的泥沙及污物。

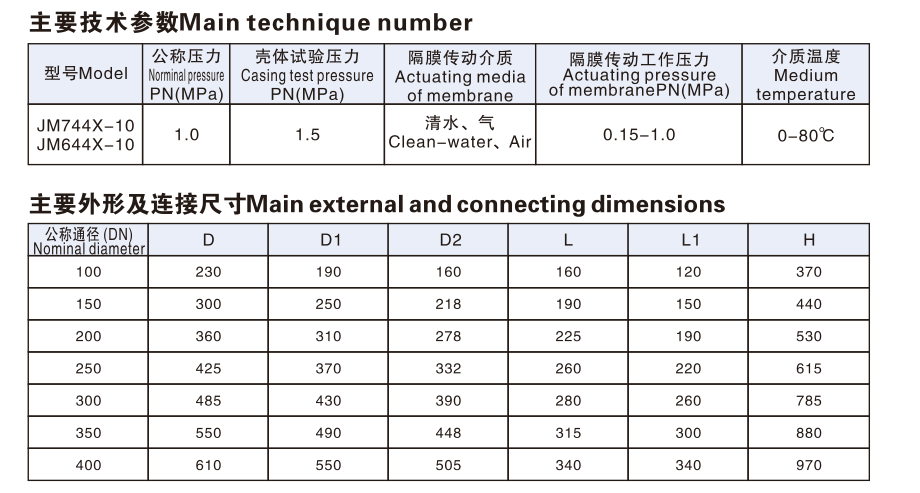

主要技術參數

Main technique number

1、公稱壓力:1.0MPa

2、液壓缸工作介質:清水、氣

3、液壓缸工作壓力:0.15-1.0MPa

4、介質溫度；0-80℃

隔膜式排泥閥技術參數：

法蘭標準：GB/T17241.6GB/T9113

試驗標準：GB/T13927API598

主要零部件材料：

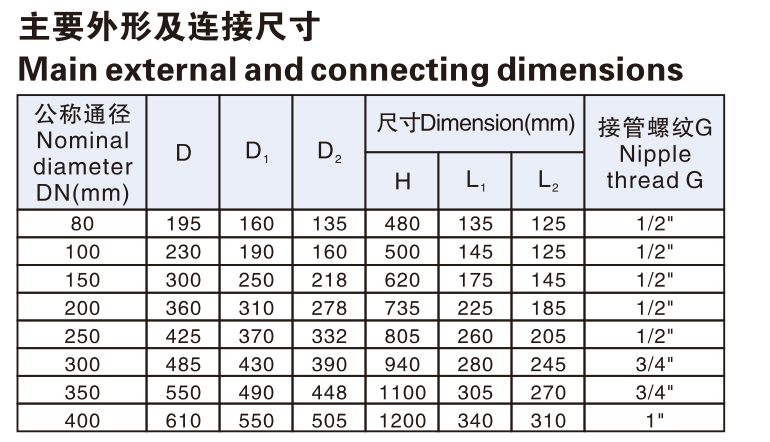

主要外形連接尺寸                                        單位：mm
